結局どっちが強かったのかね？

味方同士戦わせてどうすんじゃ

結局

フィンランド空軍のBf109gは
「Finnish Air Force ordered 162 aircraft (48 G-2s, 111 G-6s and three G-8s) from Germany, but 3 were destroyed during transit, leaving the FAF with 159 Bf 109s.
FAF pilots had 663 air victories during 1943–44 with Bf-109 G's and lost 34 in combat (20 shot down by enemy aircraft). 23 were non-combat losses and other write-offs. 102 Bf-109 G survived the war.」
とありソ連機に素晴らしいキルレシオを記録しているからBf109gの方がFw190より強いんじゃね

ﾒｯｻｰｼｭﾐｯﾄ109はF型から馬鹿太いｽﾋﾟﾝﾅｰになったがメリットは何？

1941年秋、今後の戦闘機生産計画を策定するため、ドイツ空軍はBf109F-4とFw190A-2の比較試験を実施。
結果は、低空域での速度を除くすべての飛行性能でBf109が勝り、高度が上がる程その差は顕著であった。
改良・発達のレベルにおいてはBf109がその最終段階に達しつつある一方、Fw190は未だ始まったばかり
なのは考慮されたが、当面より高くより速く戦えるのはBf109の方、というのがドイツ空軍の判定だった。

>>5
プロペラハブが露出してると空気抵抗だから隠した？
https://encrypted-tbn0.gstatic.com/images?q=tbn%3AANd9GcTV8TY3xDvHjPQT7p3-D1o7wtLEruZqgd7xcSGYjepZflVEpCDi

すまん貼りなおし

Bf109Fのスピナーからカウルにかけての構成は、最初からDB601E系列搭載で設計していたMe210のそれを流用したもの。
元々プロペラ軸内砲の冷却用ダクトを持つスピナーの予定だったが、冷却不要になってMe210と同じスピナーを使った。

fw190の主翼構造は面白いな
プラモデルみたいに上下面貼り合わせるのか
尾輪の引き込み方もそうだけど
前例を踏襲しない独特の工夫でいっぱい

He100もスピードだけは速いな
日本に輸入されてたんでしょ？

モデルアート臨時増刊No336にTa152の機体部品別重量表が載ってる

部品名/H-0/H-1 (Kg)
胴体/412/412
膠着装置/245/245
垂直尾翼（金属製）/136/136
水平尾翼/35/33
主翼/629/654
エンジン/1822/1822
カウリング/170/248
艤装品（標準）/224/247
艤装品（適応）/233/233
バラスト/14/1
空虚重量/3920/4031
パイロット（装具込み）/100/100
燃料（胴体前方）/172/172
燃料（胴体後方）/268/268
燃料（胴体第3タンク）/85/-
燃料（翼内4個タンク）/-/296
GM1用亜酸化窒素85Ｌ/-/104
MW50用水メタノール液70Ｌ/-/64
潤滑油/55/55
翼内MG151.20E(弾数175発含む)/77/77
プロペラ軸内Mk108(弾数90発含む)/50/50
搭載物小計/807/1186
全備重量/4727/5217

>>12
垂直尾翼が136kgで水平尾翼が35kgって逆じゃね？
mg151/20は一丁42kgだしmk108も58kgあるから77/50kgは軽すぎるな(弾倉だけ？)
逆にエンジン1822kgは重過ぎる気がする
jumo213eは乾燥重量940kgだしプロペラとか発動機架、mk108含めても1.8tも行くか？
冷却器はカウリングに入ってそうだしな

Ta152は諸説ありすぎてわけがわからないが
信憑性が高い資料ってどれなんだろう

垂直尾翼の136kgは胴体延長部分より後ろでしょ？

したらば違和感はないように感じる。

垂直尾翼は木製だっけ？

結局

円形ラジエーターは抵抗や重量としてはどうなんですか？
P 51のラジエーター装備方法は評価されてますけど

>>16
金属製と木製の両方あった。

現存機は木製。

>>18
Fw190C開発段階では冷却液ラジエターは機首、オイルクーラーは機首下というレイアウトだったが、D型以降は両方とも機首にまとめたわけだから悪いレイアウトではない。

重量物を胴体内に散在させるより、前方に集める方が小型軽量化になるとは言うけど
ラジエーターフラップの後ろに過給機エアインテイクがあるんだよな

>>20
V13ではエンジン下の潤滑油冷却器中央から吸ってた。

その後、機種側面から最短で吸わせてみたら高度7000mで724km/h出ちゃった。上昇率も良好。
↓
したらば空軍技術部が上昇限度を2000m近く引き上げた
↓
ターボチャージャー必須に
↓
泥沼化

前に環状冷却器を抱えたまま機首側面から吸気しても影響は無視できるレベルだったようですよ。

>>21
過給器ダクトは短い方がロスが少ないという話は環状冷却器とは直接関係無くない？

http://www.wwiiaircraftperformance.org/fw190/fw190d9test.html
＞3.クライムFTH （Abfallhöhe）3は、空気取り入れ口の前にある非電動ラジエーターフラップの固定設定により、このマシンで約700 mを超える可能性があります。
＞後続の試験と同様に、たとえばフラップが完全に閉じた状態でフルスロットルの高さのDurchsteigen（bezw。）の場合、
＞ラジエーターフラップのスイベル軸の位置までの吸気（写真NR。20027による）の延長により、さらに改善が見られました。不可能であり、上記の変更でパフォーマンスが向上します。

https://ww2aircraft.net/forum/attachments/nose-jpg.250858/

限られた前後空間で窮屈そうだし、ラジエーターが今イチ流れに正対してない
排出空気が外周全体から出るのは、P51に比べてより広いエリアの流れを乱す

> ラジエーターが今イチ流れに正対してない
ラジエーターに直接、速度の高い風が当たったらそこだけ乱流が発生して上手く通過しないぞ
入口は必要最小限で中の断面積を徐々に拡げて十分に流速を落としてからラジエーターを通過させてるのがP-51の設計の優れた所だが
壁が多くて境界層の影響が大きそうだがドイツ機の環状ラジエーターも思想的には同じ

>>23
解釈がズレておりまする
https://ww2aircraft.net/forum/attachments/nose-jpg.250858/
冷却ダクト内でラジエーターが流れの向きを曲げてるのが解らないかなぁ？


正対させたＰ51は流れの曲げを最小限にしてる（上端と下端）

肝は真っ直ぐかどうかではない

>>24
>>21 は一つ前の >>20 に対するものですよ。

明後日の方向に話を引っ張らなくていい。

ラジエター周りは「いかに効率的に冷却して冷却器を小型化するのか？」に腐心するからいろいろなアプローチが生まれる。

ドイツ機の環状冷却器でもエアの通し方のバリエーションが沢山あって面白いよ。

>>24
それにP51のケースは、冷却器通過後の膨張した空気を推力に使うアプローチが評価されているわけでして。

1930年代には理論的、実験的に知られていたメレディス(メアディス)効果を現在ではよく知られたコンバージェント/ダイバージェントダクトとして具現化した初期の機体の一つがP-51ってだけ
当時の風洞や計測機器では正確に実機での効果を測定出来なかった(確認する手法が確立していなかった)為、手探りで設計したら偶々当たっただけの可能性が高い

>>28
燃焼による膨張とラジエーターの熱膨張では桁違いだし、微々たるものだったと思うがな推力。
出口手前のシャッター周りの隙間もシールできないし

ここに推算してる人がいるけどどう思う？
http://www.warbirds.jp/ansq/1/A2000820.html

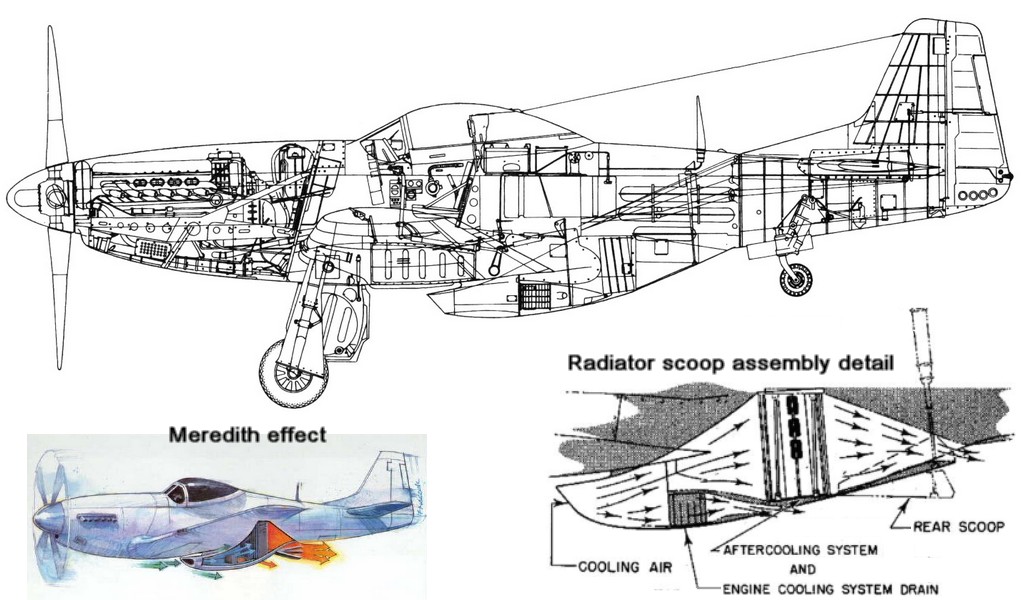

メレディス効果とは、冷却ダクトを注意深く設計することによって有用な推力が生成され、ラジエーターによって生成される空気力学的抗力を 相 殺 する現象である。

>>25
流れを曲げるのは抵抗を産む
ラジエーターは全面に偏りなく一様な流れの中に置く事が冷却効率上望ましい
スペースに余裕がある機体は流れに正対させている

モスキート

Do335

スピット


環状冷却器は狭いスペースに納めねばならない苦労が大きい
https://ww2aircraft.net/forum/attachments/nose-jpg.250858/
左図は前後面冷却だけど
冷却容量を増す必要に迫られた右の2図は効率低下を忍んで上下面冷却にされた

>>26
抵抗減を狙った拡散冷却ではラジエーターの前面面積がむしろ大きくなるんですが

>>30
そうだな
ラジエーターは推進機関じゃないし、冷却熱量の範囲内でやってる事だから抵抗低減の一種と考えるべきかもね、推力じゃなく

https://en.m.wikipedia.org/wiki/Hawker_Tempest

＞2つのテンペストV、 EJ518とNV768にネーピアセイバーVが取り付けられ、テンペストIIに似たいくつかの異なるネーピア製環状ラジエーターで実験されました。この構成により、標準的な「あご」ラジエーターよりも抗力が少ないことが証明され、最大速度が約11〜14 mphに向上しました。[27] NV768には、Fw 190 V1に取り付けられていたのと同様のダクテッドスピナーが後に取り付けられました。

＞[あご」ラジエーターを廃止し、ウイングラジエーターを使用したHM599は、全体的なパフォーマンスが大幅に向上し、テンペストMkにつながりました。私は、ホーカーが当時構築した最速の航空機になり、テスト中に466 mph（750 km / h）の速度を達成しました。

ダクト設計に関してホーカーは当時、最先端で、空冷エンジンのシーフューリーのカウリング開口部は巨大なスピナーが邪魔をして非常に狭いが、輸出されたアラブ等でも全く問題になっていない

環状冷却機はペラ軸を延長してるかな
主翼前縁冷却は実用に問題があったのか採用見送り
furyの太スピナーはシリンダー正面に開口する目的だったかも

冷却液の循環速度を上げれば冷却効率上がるんじゃね？
って単純過ぎるかw

エチレングリコールを循環させるにも馬力を食うわけでして。

シドニー・カムはテンペストをスピットの様な純粋な戦闘機として採用させるつもりだったが、当の空軍省はその共通性の高さから対地攻撃がメインのタイフーンの後継機と見ていた。
その為、ラジエーターの主翼前縁装備で横方向に幅を取る事が対空砲火に脆弱と考え、また燃料タンクスペースが減る事で滞空時間も短くなるとしてこれを採用しなかった。
しかし、そもそも水冷エンジン自体が対空砲火に脆弱であり、後に空軍省自体が上昇性能の著しい低下を防ぐ為に燃料搭載量を大幅に制限した事を考えると、不採用の決定が正しかったとは言い難い。

>>35
2段目のカウルが前後にスライドして流量調整するのは3タイプ共通なのか
あごラジエーターはペラ軸から外へのはみ出しが大きい分、損してるっぽいね
ペラ直後だし当然か
正立V型液冷機に環状冷却が向かないのは解るにしても
倒立V型や横H型でも断面を丸くする分は前面面積が太る
エンジンシルエットギリギリに絞るのとどっちが得なのか興味深いところ

まあ
どの冷却方法が良いのかは各機それぞれで解答は異なる
そして頭のハゲ具合も人それぞれ
環状かV型かは選べない
H型は女にウケない

ﾌﾞﾛｰﾑｳﾝﾄﾌｫｽBv155みたいにペラ圏外に冷却器置くのも最高速度的には良いのかも
地上試運転では巨大扇風機が要るだろうけど

P-51Dと軽量化版P-51Hの側面図比較
ラジエーター周りはむしろ重量増を許容して空力的洗練を図ってる
ダクトは前後とも伸びて下面ラインが緩やかになった


この図で見ると冷却器自体も少し後ろに移った？

>>40
零戦が落下タンクを落とすと、それだけで加速するというからプロペラ圏内は抵抗が大きいんだな

どこに付けた増槽でも落とせば加速するわ

まあプロペラが稼いだ推力の反作用としてペラ後流は機速より流れが速いからその分抵抗が大きいとは言える
でも両翼に下げれば２つだからね

コルセアはペラ圏内に２つ下げるんだっけ、近いから干渉抵抗もデカそう

>>27

冷却器のほとんどを胴体内に埋め込んで吸気口による突出を最小化して
その後の流路を拡大して減速してラジエーターを通すのが抵抗減の要因
気体の温度上昇は数度だから加速するほどではない

>>45
本当に数度なんですか？

土井武夫さんの本　飛行機設計50年の回想　Ｐ214
＞空気温度の上昇はわずか20～25度程度なのでジェット効果はほとんど問題にならない。

Bf109とキ43（隼）、Fw190とキ84（疾風）は似ている
対戦闘機能力のみに絞ったBf109とキ43は比較的小柄でともに翼内へ兵装を入れることができなかった
　着陸に少し問題があるのも同じだったりする（キ43はあまりにも高速で着陸すると主脚輪が小さかった（キ84と直径で90mm違う）こともあり、破裂しやすかった）
560mm×190mm
汎用性と生産性を求めたFw190とキ84は比較的大きくて生産性もよかった

自重
Bf 109G-6　2,247 kg
隼2型　1,975kg
Fw 190 A-8　3,200 kg
疾風一型甲　2,698 kg

>>68
Bf109の基本コンセプトは1930年代前半に著しく高性能化した爆撃機を迎撃する機体
最初からプロペラ軸内への大口径砲搭載を中心に計画されていたことからも明らかだ

Bf109はE型まで翼内武装はあるし、ぶさは小型のせいでなく翼の桁の構造のせいでは

Bf109と似てるといいたいなら鍾馗だわな

>>48
bf109は少なくとも機体に関しては生産性に全振りしてるぞ

>>45
バイクリスピードですらラジエーター排気はそうとう熱くなるんだが

お、似ているシリーズか
じゃあ俺も
零戦とP51は似ている
長距離侵攻制空サービス業従事キャラなとこ

Fw190A-3の発動機とFw190A-４発動機は全く同じ物でしょうか？
あとFw190A-６の主翼って軽量化された物で前のFw190A-3やFw190A-4やFw190A-5に比べ強度が劣るのでしょうか？

>>55
https://en.m.wikipedia.org/wiki/Focke-Wulf_Fw_190
＞Fwの190 A-3は、離陸時、1700PS（1300キロワット1700馬力）に電力を増加BMW 801 D-2エンジン、を備えていました。
＞Fw 190 A-41942年7月に導入されたA-4は、A-3と同じエンジンと基本的な兵装を備えていました。
https://military.wikia.org/wiki/Focke-Wulf_Fw_190
＞A-6
Fwの190 A-6米国の重爆撃機を攻撃する際に以前の「A」モデルで見つかった欠点に対処するために開発されました。これまでのタイプの変更により、航空機の重量が急上昇していました。これに対抗し、より良い武器を翼に取り付けることができるようにするために、構造的に再設計された軽量の翼が導入されました。

Fw190Aの動画なんだけど
00:10くらいにプロペラ回してるところを正面から写してる場面で
カウリングの中心とプロペラの回転軸がずれててカウリングがぐるぐる回ってるけどこんないい加減でよかったの？

url貼り忘れた

グリグリ回ってるのはプロペラスピナーでござるよ
https://en.m.wikipedia.org/wiki/Spinner_(aeronautics)
＞飛行中のスピナーの紛失は、航空機の損傷と事故を引き起こしました。スピナーが部分的に外れると、エンジンカウリングが損傷する可能性があり、高度な振動が発生するため、エンジンを直ちに停止して強制着陸させる必要があります。スピナーが航空機から完全に離れた場合、機体やフロントガラスに衝撃を与えることが多く、壊滅的な結果を招く可能性があります。
＞回転部品としての役割と、エンジンの振動によるひび割れや故障のリスクがあるため、スピナーは、特にバックプレートとスピナードーム自体を定期的に検査する必要があります。

失礼。>>57のカウリングはスピンナーに置き換えてください。

米軍なんかだと大戦後半はスピンナーつけても変わらないと取っ払ってるし、結構雑なんだろうか
ものすごく軽くできてるし

Fw190A-3の発動機とFw190A-４発動機が同じなのに何でFw190A-3の最大速度610㎞でFw190A-４の最大速度670㎞なの？
Fw190A-3をFw190A-４並みの性能に改良というか現地改造されたFw190A-3って存在するんですか？

バカはwikiにすらたどり着かない
MW50も知らない
ただ5chに不毛な問いかけをするのみ

これって強冷ファンも無いしオイルクーラーも付いてないけどホントにBMW801なんか？

Flug+WerkのFw190 A-8/NなのでエンジンはASh-82

On Monday 4 March 2019, the aircraft’s Shvetsov Ash-82FN radial engine had its first successful run since 2015, with Jay McIntyre in the cockpit.
ZK-RFR is one of the first FW190s built by Flug Werk as D-FWWC, and was delivered to New Zealand in April 2011.
It is owned by the Chariots of Fire Fighter Collection of Blenheim.

Flug Werk FW190 first engine run
　2019年3月5日　Scramble Magazine
http://www.facebook.com/Scramblemagazine/posts/2675393129153871

Ta152H-1にJumo222エンジンを搭載すれば最高時速は800kmに到達できたと思う。
Jumo222、もう少しで実用化できたのにね。おしいです。

キ78の後部胴体の側面に張り出した拡散冷却器は
せっかく幅の狭い胴体の流線を遮断して
形状抵抗が大きくて
むしろ速度低下につながってたんではなかろうか？
と心配してしまう

P51のように胴体下に細くピトー管式に取り入れ口を出して胴体内で流路を広げて拡散冷却器の広いのを一つで良かったんではなかろうか

キ78の胴体側面に縦長の取り入れ口を境界層除去のスリットも無しに開口とか芸がない
どうも井町技師の設計はなんというか垢抜けない

;t=745s
Japanese Opinion on the Bf 109 187,825 回視聴
Military Aviation History


これは日本のサイトにある輸入109の日本軍パイロットの評価以上の情報はあるのかな

撃墜王ヴァルテル・ノヴォトニーって本を読んだ
他人の人生は自分の物差しでは計れんなー
短命も長生きも関係ないと思える
戦果の多くをfw190で上げたオーストリア人
最後はme262で戦った
